一.產品概述

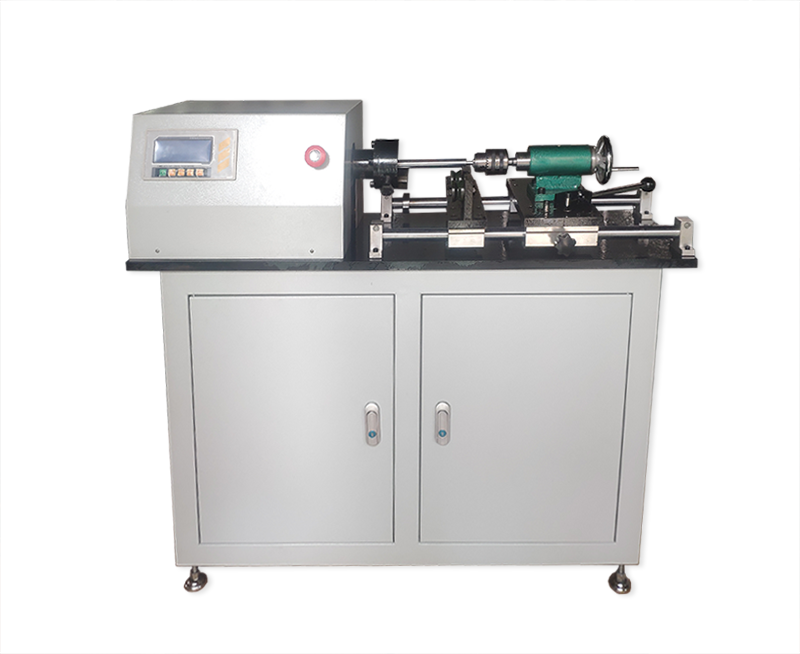

方圓線材扭轉纏繞試驗機是最新研發的新一代線材卷繞試驗機，該機是臥式主機，標配在線金屬折角工裝，由加載、傳動、卷繞、加力、跟蹤、等部分組成，主要適用于測定標稱直徑為Φ1-Φ10mm的鋼絲、銅、鋁及其合金線材的卷繞性能；試驗方法是將鋼絲一端固定，另一端圍繞規定直徑的試棒卷繞到規定圈數，觀察其表面的缺陷等。
二.適用標準
1GB/T4909.7—2009《裸電線試驗方法 第七部分:卷繞試驗》
2GB/T2976-2004《金屬材料 線材 纏繞試驗方法》
三.產品描述
1.主    機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。雙滑軌設計，更加保證了實驗過程的穩定性及試驗結果的準確性，芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。
2.驅動系統：本機由1.1KN三項電機驅動，轉動扭矩大，加載均勻、穩定無沖擊。
3.傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及較高的傳動精度。
4.拉緊裝置：針對細線材，采用砝碼加力，加力不超過公稱拉力的5%,以保證材料緊密纏繞。


四.主要技術指標
1.線材直徑：Φ1-Φ10mm；
2.卷繞速度：10/15/20/60rpm；
3.芯棒長度：180mm；
4.主電機功率：1.1kw；
5.電源：380V，50Hz；
6.卷繞方向：正轉或反轉；
7.機器尺寸：1100*350*1000
8.重量：200Kg
